压力变送器

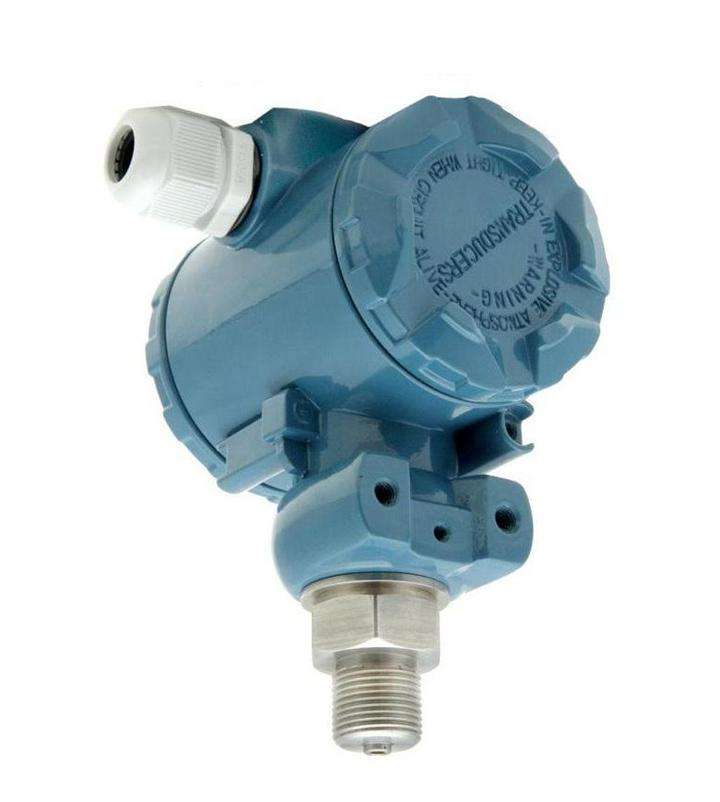

绝 对压力变送器

一、产品概况J.D压力变送器可以实现对除气系统,蒸镏干塔、蒸发哭和结晶器等的J.D压力测量,允许在10Mpa下的过压。绝压变送器是专业用于真空测量控制的新系列产品,完全解决了真空测量难的问题,广泛应用
  • 电 话:18255098989
  • 传 真:0550-7518868
  • 邮件:274079819@qq.com
Description

一、产品概况
绝 对压力变送器可以实现对除气系统,蒸镏干塔、蒸发哭和结晶器等的J.D压力测量,允许在10Mpa下的过压。绝压变送器是专业用于真空测量控制的新系列产品,完全解决了真空测量难的问题,广泛应用在制药,医疗设备,航空航天,科研,检漏,自动化设备配套等领域。使用对象:液体、气体和蒸气。
绝 对压力是指直接作用于容器或物体表面的压力,即物体承受的实际压力,其零点为J.D真空,符号为PABS(ABS为下标)。包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”,符号为B;用压力表、真空表、U形管等仪器测出来的压力叫“表压力”(又叫相对压力),“表压力”以大气压力为起点,符号为Pg。
绝 对压力变送器是我公司引进国外技术和设备生产的新型变送器,关键原材料、元器件和零部件均选用进口,整机经过严格组装和测试,该产品具有设计优、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,给使用者耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。
二、产品特点
1.准确性高,稳定性好,二线制输入(特殊可四线制);
2.固体元件,接插式印刷线路板;小型,重量轻,坚固抗振;
3.量程,零点外部连续可调;正迁移可达500%,负迁移可达600%
4.阻尼可太调;单向过载保护特性好;
5.无机械可动部件,维修工作量少;全系列统一结构,零部件互换性强;
6.接触介质的膜片材料可选择;(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
7.防爆结构,全天候使用;智能HART现场总线协议
三、技术参数
使用对象:液体、气体和蒸汽
测量范围:0~0.1Kpa至0~40Mpa
输出信号:4~20mA DC
供电电源:12~45VDC,一般为24V供电
现场显示:指针式0~100%刻度显示,LED数码显示,LCD液晶显示可选
防爆等级:隔爆型dIIBT4,本质安全型iaIICT6
准确度:±0.2%、±0.25%、±0.5%
稳定性:六个月内不超过z.ui大量程的基本误差J.D值
隔离膜片:316不锈钢、哈氏合金C-276,蒙乃尔合金或胆
排气/排液阀:316不锈钢、哈氏合金C,蒙乃尔合金
法兰和接头:316不锈钢、哈氏合金C,蒙乃尔合金
接触介质O形环:丁腈橡胶,氟橡胶
灌充液:硅油或惰性油
螺栓:316L不锈钢
壳体材质:低铜铝合金
引压连接件:法兰、NPT1/4,中心距54mm;接头NPT1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)
信号连接孔:G1/2
四、产品规格


绝 对压力变送器
L膜盒M膜盒A膜盒
测量范围0~10kPa abs
(0~2.95inHg abs)
0~130kPa abs
(0~38inHg abs)
0~3MPa
(0~430psia)
测量量程0.67~10kPa
(0.2~2.95inHg)
1.3~130kPa
(0.38~38inHg)
0.03~3MPa
(4.3~430psi)
精度±0.5%±0.2%±0.1%
防护等级IP67,NEMA 4X,和JIS C0920防浸型
防爆规格CSA,IECEx
输出信号4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源HART:10.5~42V DC (本安型: 10.5~30V DC)
环境温度-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器)
过程温度M和A膜盒: -40~120℃ (-40~248℉) (普通型)
L膜盒: -40~100℃ (-40~212℉) (普通型)
z.ui大过压500kPa abs
(72psia)
500kPa abs
(72psia)
4.5MPa abs
(645psia)
安装2-inch管安装
接液部件材质膜盒SUS316L (膜片: 哈氏合金C-276)
容室法兰SUS316
外壳铝合金或SUS316不锈钢(可选)
