温度变送器

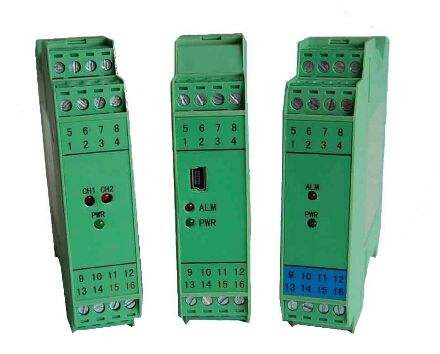

导轨式温度变送器

导轨式温度变送器是将输入单路或双路热电阻、热电偶信号变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。导轨式温度变送器可以与单元组合仪表及DCS、PLC等系统配
  • 电 话:18255098989
  • 传 真:0550-7518868
  • 邮件:274079819@qq.com
Description

导轨式温度变送器是将输入单路或双路热电阻、热电偶信号变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。导轨式温度变送器可以与单元组合仪表及DCS、PLC等系统配套使用,在石油、化工、制造、电力、冶金等行业的重大工程中有着广泛应用。
一、技术参数
1、系统传输准确度:±0.5%×F·S  ±0.2%×F·S
2、工作环境温度:-10~55℃
3、测量热电阻时允许的引线电阻:≤15Ω
4、冷端补偿温度精度:1℃(预热时间30分钟)
5、电流输出允许外接的负载阻抗:
4-20mA:0~350Ω;0-10mA:0~700Ω
需要更大的负载能力请在订货时说明
6、电压输出时的内部阻抗:250Ω
7、输入/输出/电源/通讯/双回路之间绝缘强度:
直流DC≥2000V.dc,交流AC≥1500V.dc
8、抗电磁干扰度:符合IEC61000-4-4:1995中第三类工业现场对抗电磁干扰的要求
9、供电电源:直流:DC24V±10%V
              交流:AC95~265V
10、输入功率:1.3~2.5W(与型号有关)
11、外形尺寸:宽×高×深:22.5×100×115mm
二、使用环境
  导轨式温度变送器安装位置不得有强烈振动,以及来自信号端、电源端及空间的超过IEC61000-4-4:1995中第三类工业现场电磁干扰的强度,并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
三、选型说明
1、输入信号类型
热电偶:K、E、S、B、J、R、N、T
热电阻:Pt100、Cu100、Cu50、BA1、BA2
  导轨式温度变送器用户在选定输入信号类型时请将其输入信号对应温度范围要求告知,以便产品出厂时给以调试好。其它输入、输出类型另行特殊订制;
2、单回路输入z.ui多可以有两路输出,双回路输入每路只能对应一路输出;
3、双回路产品输入信号如需不同,请与本公司联系;
四、选型型谱

型号



说明

WD-

×

×

×

×

导轨式温度变送器

输入回路





缺省为单回路

D




双回路(相互隔离)

y.i路输出

1



4-20mA

2



1-5V

3



0-10mA

4



0-5V

5



0-10V

第二路输出



缺省为无第二输出

1


4-20mA

2


1-5V

3


0-10mA

4


0-5V

5


0-10V

供电方式


缺省为交流220V

D

直流24V

输入信号

热电阻:Pt100、Cu100、Cu50、BA1、BA2
热电偶:K、E、S、B、J、R、N、T

温度范围/对应的输出的量程
