双金属温度计

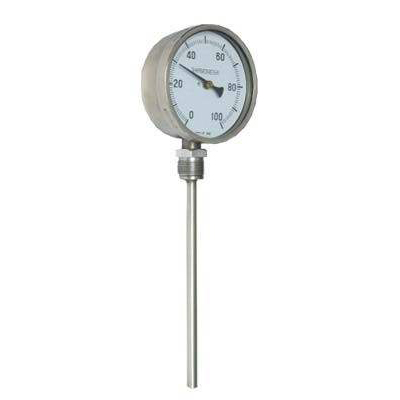

热套式双金属温度计

一、仪表概述:热套式双金属温度计是一种适合测量中、低温的现场检测仪表,可用来直接测量气体、液体、和蒸汽的温度。该温度计从设计原理及结构上具有防水、防腐蚀、隔爆、耐震动、直观、易读数、无***害、坚固耐
  • 电 话:18255098989
  • 传 真:0550-7518868
  • 邮件:274079819@qq.com
Description

一、仪表概述:

热套式双金属温度计是一种适合测量中、低温的现场检测仪表,可用来直接测量气体、液体、和蒸汽的温度。该温度计从设计原理及结构上具有防水、防腐蚀、隔爆、耐震动、直观、易读数、无***害、坚固耐用等特点。可取代其它形工的测量仪表。

二、测量原理:

是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度双金属温度计,通常将金属片制成螺旋卷形状。当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。

三、适用场合:

可配合各式安装套管,满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。

四、性能特点:

1、现场显示温度,直观方便,安全可靠,使用寿命长等特点。

2、无***害,易读数,坚固耐震。

3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。

4、抽芯式温度计可不停机短时间维护或更换机芯。

五、技术指标:

执行标准

JB/T8803-1998  GB3836-83。

其他参数

标度盘公称直径:60,100,150;

精度等级:(1.0),1.5;

热响应时间:≤40S;

防护等级:IP55;

角度调整误差:角度调整误差应不超过其量程的1.0%;

回差:双金属温度计回差应不大于基本误差限的*值;

重复性:双金属温度计重复性极限范围应不大于基本误差限*值的1/2。

六、注意事项

1、不能直接拧表头;

2、长度选择要选接近的标准尺寸( 50mm的整数倍数);

3、保护管浸入被测介质中长度须大于感温元件的长度,一般浸入长度建议大于100mm,0-50℃量程的浸入长度建议大于150mm,以保证测量的准确性。

4、双金属温度计不宜用于测量敞开容器内介质的温度。

5、在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型,更不能将表当扳手使用。

6、在正常使用的情况下应予定期检验。一般以每隔六个月为宜。

7、不允许在强烈震动环境工作,以免影双金属寿命,电接点双金属温度计不允许在震动较大的场合的控制回路中使用,以免影响可靠性。

七、测温范围:

测量范围℃

适用范围

工业、商业

实验室、小型

-80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500

八、外形尺寸:

形 式

D

A

B

E

d

径向型

105

23

73


Ф8

Ф10

155

23

73


轴向型

65

50

110

34

105

50

110

34

万向型

105

23

178

120

155

23

178

120

电接点

轴向型

128

40

135


电接点

径向型

128

72

150

42

电接点

万向型

128

40

175

98

九、型号及规格:

型 号

测温范围

精度等级

保护管材料

规 格

公称压力

套管形式

WSS-403S

-80-+40

-40-+80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

1、5

1Cr18Ni9Ti



304

316

316L

哈氏C-276

75

100

150

200

300

≤30MPa

螺纹連接式

WSS-503S

WSS-413S

WSS-513S

WSS-483S

WSSX-413S

WSSX-483S

WSS-403L

150-40MPa

法兰連接式

WSS-503L

WSS-413L

WSSX-503L

WSS-483L

WSS-583L

WSSX-403L

WSSX-483L

注:双金属温度计可配各式安装套管,热安装套管形式详见热安装套管;
保护管其余材质根据协议订货:打﹡表示公称压力根据法兰压力等级而订。
